Robi2制作記録

胸のマークやスピーカーステーと組み合わせてスピーカーを右ボディの切り欠きに取り付け、ケーブルをマイコンボードに接続します。

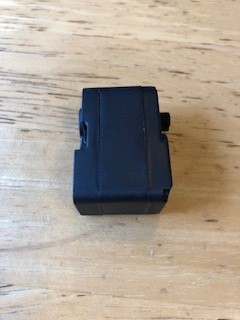

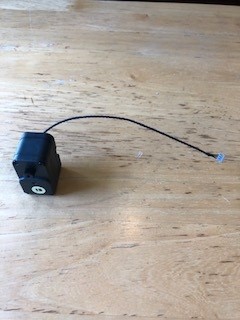

51号で提供したサーボケーブル（135ｍｍ）を今号のサーボモーターに接続し、動作テストとＩＤ番号の書き込みを行います。

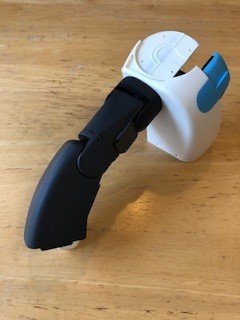

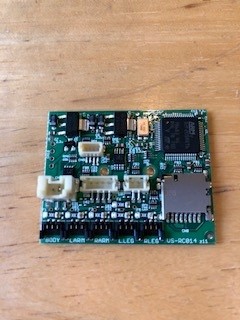

右ボディにマイコンボードを取り付け、右腕のサーボケーブルを接続します。

ヘッドスタンドからマフラーを取り外し、ネットフレームを取り付けます。本体のボディに取り付けるための準備です。

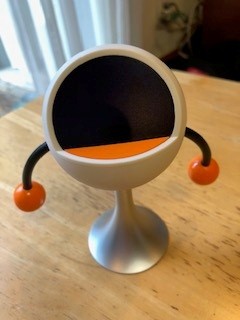

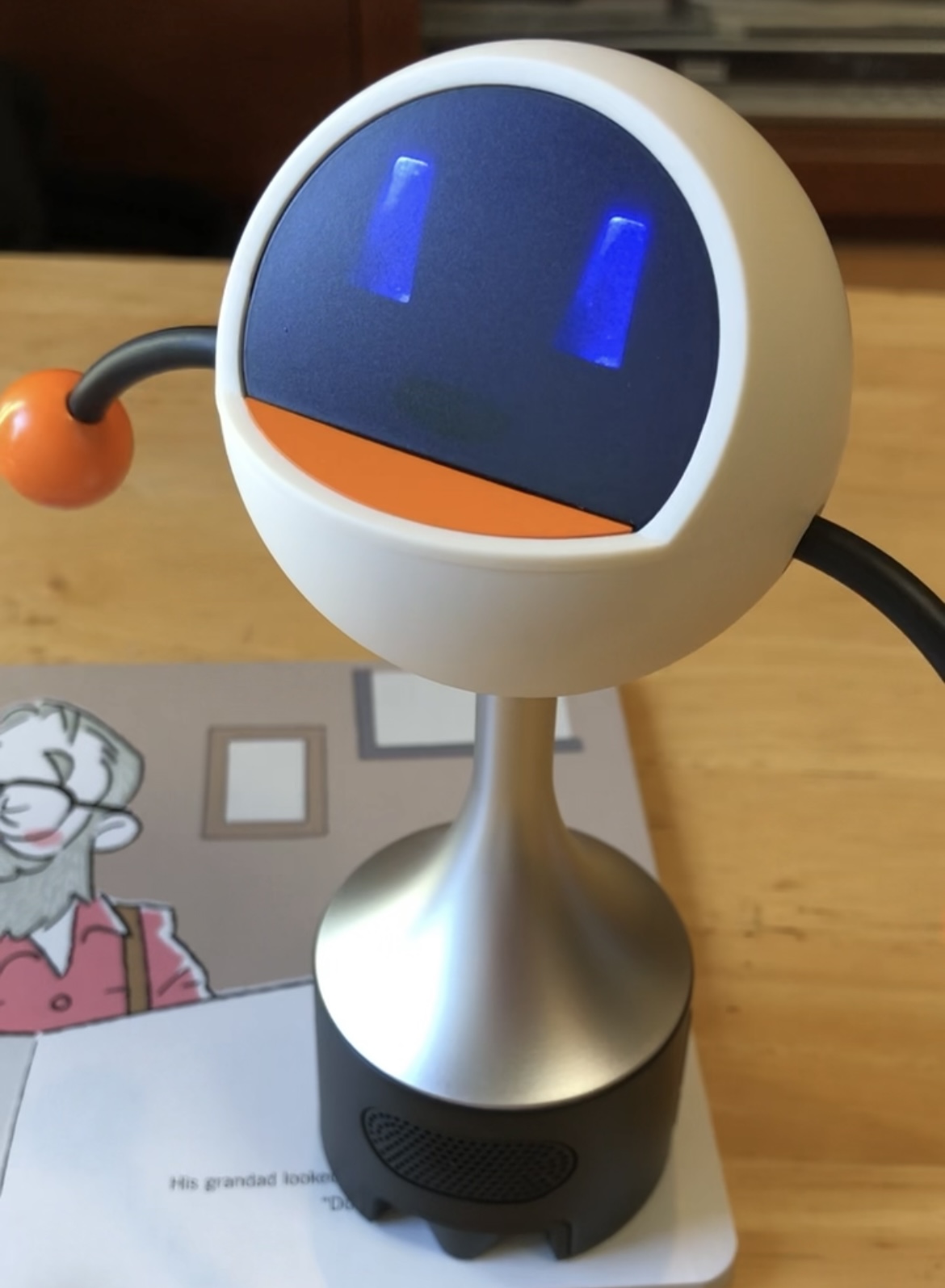

ドットリーダーを取り付け、Ｑ−ｂｏを完成させます。「Ｑ−ｂｏのココロ」を入れて動かしてみましょう。

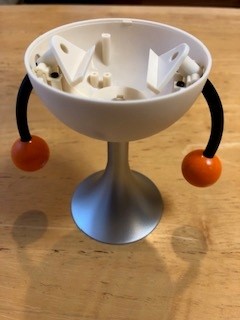

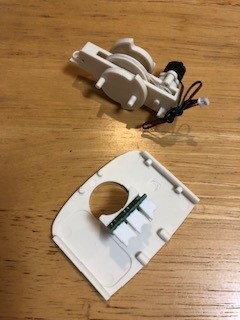

Ｑ−ｂｏの頭部に駆動部分やフェイスボードを組み込み、配線します。

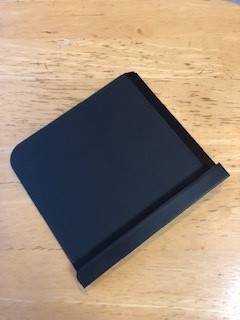

オリジナル絵本用のスタンドを組み立て始めます。まずは左側から作っていきます。

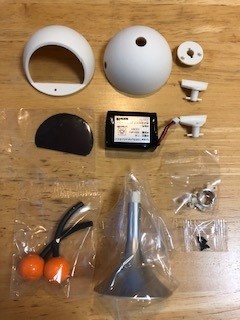

Ｑ−ｂｏのアームやボディ、ヘッドカバーの下部などを取り付け、外観を組み立てます。

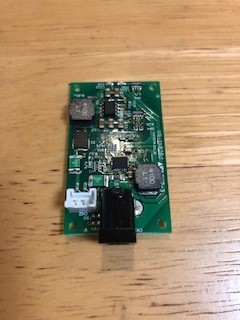

ロビの充電チェアに内蔵される充電制御ボードの組み立てを行います。

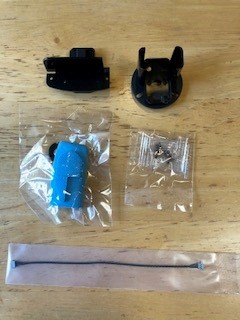

今号からＱ−ｂｏのパーツが提供され、組み立てが始まります。まずは駆動部分からです。また、ロビの電源制御ボードをボトムボディカバーに取り付けます。
